À QUOI ÇA SERT?
Un bloc annotatif permet de s'adapter à l'échelle d'annotation. Le bloc qui est annotatif grossit ou rapetisse en fonction de l'échelle qui lui est attribuée.
FONCTIONNEMENT DE LA COMMANDE :
Pour créer une définition de bloc annotatif
1— Vous faites les mêmes étapes que pour créer un bloc ou un w standard.

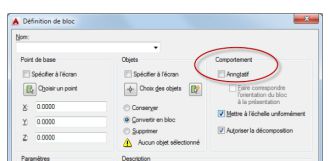

2— La différence est dans la boîte de dialogue, vous devez cocher la case Annotatif. (voir image ci-bas)
Dans quels cas les blocs annotatifs sont applicables?
Voir vidéo : bloc annotatifs
Les blocs annotatifs sont surtout utiles pour des blocs qui représente de l'annotation dans un plan. (par exemple : un bulle d'axe, une bulle de niveau, un titre, etc.
Pourquoi? La raison est simple; Ces blocs, pour assurer une uniformité dans la lecture d'un plan, doivent toujours être de la même dimension.
À l'inverse, si l'on met un bloc de meuble annotatif, nous faussons ses données.
Pourquoi? Parce que si nous dessinons un meuble de 4 pieds, ce meuble nous le voulons toujours à 4 pieds de dimensions et non à 8' à une autre échelle.
Module 8 325-315
Fonctions avancées d'un logiciel de dessin
