B- FORMAT DE PAPIER
Choisir le bon format de papier selon ce que tu veux faire:
11"x17" - ( commum en formation)
Arch C (18"x24") (courant en bâtiment résidentiel)
Arch D (24"x36") - (courant en bâtiment commercial)
PRENDRE EN NOTE LES FORMATS DE PAPIER À RESPECTER SELON L'IMPRIMANTE "DWG to PDF.pc3" DANS LE CADRE DE LA FORMATION :
Lorsque la consignes sera :
- Pour un 11x17 : ANSI expand B (17.00 x 11.00 pouces)
- Pour un 18x24 : ARCH expand C (24.00 x 18.00 pouces)
- Pour un 24x36 : ARCH expand D (36.00 x 24.00 pouces)
Vidéo:gestionnaire des mises en page
Description de la méthode pour paramétrer le gestionnaire de mise en page.
E- TABLE DES STYLES DE PLUME
Ne pas oublier de mettre le type de plume ÉCOLE.CTB pour que vos calques soient actifs lors de l'impression.
École petit.ctb, lorsque vous réduierez une mise en page grand format sur une page plus petite.
D- ÉCHELLE DU TRACÉ
Toujours mettre la même unité de travail que votre dessin. Si vous êtes en impérial, les pouces sont nécessaires et les mm si vous êtes dans un dessin métrique.
Il est très important d'avoir comme échelle 1:1 puisqu'il s'agit de l'Échelle de votre feuille de papier et non des dessins que vous allez y inclure plus tard.
C- ZONE DU TRACÉ
Choisir la bonne option.
Affichage : Trace tous les objets affichés dans la zone de dessin.
Etendu: Trace tous les objets du dessin
Fenêtre : Trace les objets dans la zone que vous définissez. Sélectionnez l'option Fenêtre, puis répondez aux invites de définition de la zone. Cliquez sur le bouton Fenêtre pour modifier la zone définie.
**Durant la formation, c'est cette option de zone de tracé que nous utiliserons.**
Présentation : Imprime tous les objets situés dans la zone d'impression du papier. Cette option n'est disponible qu'à partir d'un onglet de présentation.
A- NOM DE L'IMPRIMANTE
Choisir l'imprimante sur laquelle vous voulez faire l'impression.
Dans le cadre de la formation en ligne, PRENDS EN NOTE QUE :
l'imprimante sera toujours :
"DWG to PDF.pc3"
MODIFIER
Affiche la boîte de dialogue Mise en page, qui permet d'éditer les paramètres définis pour la mise en page sélectionnée
NOUVEAU
Affiche la boîte de dialogue Nouvelle mise en page, qui permet d'entrer un nom pour la nouvelle mise en page et de spécifier la mise en page à utiliser comme point de départ.

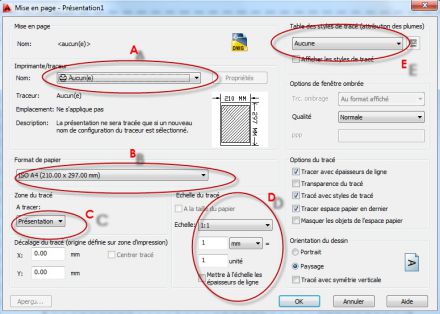

GESTIONNAIRE DES MISES EN PAGE
Module 4 325-287
Fonctions de base d'un logiciel de dessin
