N.B. Vous pouvez aller chercher la liste durant votre travail, pour replacer vos modes d'accrochage par celui que vous aurez choisi (Pour une seule fois).
Utiliser la touche SHFIT+ le bouton droite de la souris en restant dans la zone de dessin.

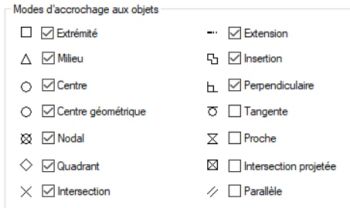

Extrémité
Permet l'accrochage à l'extrémité la plus proche d'un objet.
Milieu
Permet l'accrochage au milieu d'un objet.
Centre
Permet l'accrochage au point central d'un arc, d'un cercle ou d'une ellipse.
Nodal
Permet l'accrochage à un point d'origine d'un texte de cote, à un objet point ou à un point de définition de cote.
Quadrant
Permet l'accrochage au point quadrant d'un cercle, d'une ellipse ou d'un arc.
Intersection
Permet l'accrochage au point d'intersection d'un objet.
Extension
Permet d'afficher une ligne d'attache temporaire afin de pouvoir préciser des points sur une future extension.
Insertion
Permet l'accrochage au point d'insertion d'un bloc ou d'un texte.
Perpendiculaire
Permet l'accrochage au point perpendiculaire d'un objet.
Tangente
Permet l'accrochage au point de tangence d'un arc, d'un cercle ou d'une ellipse.
Proche
Permet l'accrochage au point le plus proche d'un objet.
Intersection projetée
Permet l'accrochage à un point d'intersection visuel de 2 objets, mais qui ne se trouvent pas sur le même plan (3D).
Parallèle
Permet de contraindre un segment de ligne ou de polyligne à être parallèle à un autre objet de la même catégorie.
