À NOTER QUE LES EXERCICES EN BAS DE PAGE NE SONT PAS À FAIRE CORRIGER PAR L'ENSEIGNANT, MAIS SONT OBLIGATOIRES À FAIRE. ILS SONT NÉCESSAIRES ET ESSENTIELS À L'APPRENTISSAGE DES COMMANDES AutoCAD.
Il est de la responsabilité de l'élève de demander de l'aide s'il ne comprend pas bien les nouvelles commande et leur fonctionnement.
L'ENSEIGNANT SE RÉSERVE LE DROIT À TOUT MOMENT DE VÉRIFIER S'ILS SONT BIEN FAITS.
EXERCICES RELIÉS À LA COMMANDE
Vidéo: ligne
Fonctionnement de la commande ligne
À QUOI ÇA SERT ?
La commande LIGNE permet de créer une série de segments de ligne contigus, dont chaque segment est un objet ligne modifiable séparément.
FONCTIONNEMENT DE LA COMMANDE :
voir vidéo : Ligne
Les questions suivantes s'affichent dans la LIGNE DE COMMANDE une fois la commande active.
1.Spécifiez le premier point (piquer un point à l’écran, départ de la ligne)
2.Spécifiez le point suivant (piquer un 2e point, ou donner sa distance et sa direction)
3.Spécifiez le point suivant ou (CLORE/Annuler)

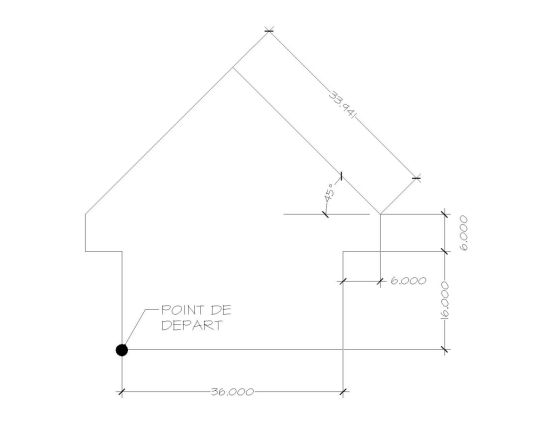

Essayer votre commande à l'aide du petit exercice ci-bas
