LA LIGNE D'AXE OU DE SYMÉTRIE (center)
•La ligne d’axe indique le centre de symétrie d’un objet, d’un trou ou des parties cylindriques d’un objet
•Cette ligne est plus fine que la ligne de contour
LA LIGNE FANTOME (phantom)
•La ligne fantôme sert le plus souvent à indiquer les positions extrêmes d’une pièce en mouvement ou qui a un mouvement défini.
•On s'en servira souvent en architecture pour représenter un drain français.
LA LIGNE CACHÉ (hidden)
•La ligne de contour cachée ou invisible, sert à représenter une partie non visible d’un objet.
•Cette ligne est plus fine que la ligne de contour
•Lorsqu’une ligne cachée se confond avec une ligne de contour visible, la ligne visible à la priorité.
LA LIGNE DE CONTOUR (continious)
•La ligne de contour est la plus importante du dessin.
•C’est elle qui délimite toutes les arêtes visibles d’un objet
•Quand on regarde le dessin on devrait voir immédiatement les lignes de contour
•La ligne de contour est la ligne la plus grasse (largeur) sur un dessin

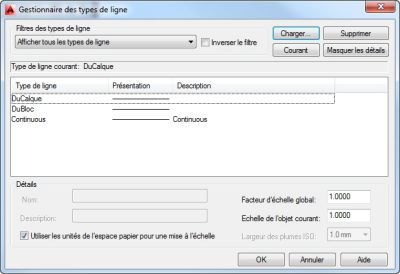

Pour charger un type de ligne
Cliquez sur l'onglet Début==>le groupe de fonctions Propriétés la liste déroulante Type de ligne.
Dans la liste déroulante Type de ligne, cliquez sur Autre.
A QUOI ÇA SERT?
Un type de ligne est un motif répété de tirets, de points et d'espaces affichés dans une ligne ou une courbe. Vous assignez des types de lignes aux objets dans le calque ou directement, indépendamment du calque.
ONGLET DEBUT / propriétés
Types de ligne / LINETYPE
Module 4 325-287
Fonctions de base d'un logiciel de dessin
