À QUOI ÇA SERT ?
La commande WBLOC permet d’exporter sur le disque ou sur le réseau des objets ou un symbole interne. Cette commande permet de créer une banque de symboles externe au dessin, accessible aux autres dessins.
FONCTIONNEMENT DE LA COMMANDE :
voir video: Wbloc
** la création d'un wbloc est la même que pour un bloc, la différence réside dans le tableau, car il faut enregistrer le bloc à un endroit précis sur le réseau ou sur l'ordinateur **
Étape 1. Dessiner le symbole (bloc)
Dessiner le symbole avec tous les éléments nécessaires. Prendre le temps de s’assurer que le symbole correspond bien aux dimensions nécessaires avec la couleur, le type de ligne et sur le calque voulu.
Étape 2. Identification du point d'insertion
Bien identifier le point d’insertion du bloc. Lors de l’insertion, le bloc est présenté au curseur selon le point d’insertion déterminé. Il est important de faire un choix judicieux du point d’insertion, car il sera plus facile de positionner le bloc au bon emplacement plus rapidement.
Étape 3. Enregistrer votre symbole

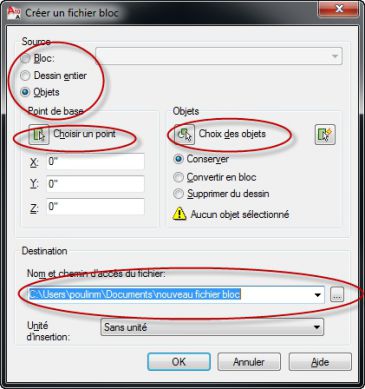

Enregistre votre symbole avec la commande WBLOC
