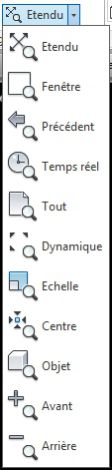

ONGLET VUE/ NAVIGATION 2D
Etendu
Effectue un zoom pour afficher l'étendue maximale de tous les objets.
L'étendue de chaque objet du modèle est calculée et utilisée pour déterminer la façon dont le modèle doit remplir la fenêtre.
Fenêtre
Effectue un zoom sur une zone définie par une fenêtre rectangulaire.
Avec le curseur, vous pouvez définir une zone du modèle pour remplir la totalité de la fenêtre.
Précédent
Effectue un zoom pour afficher la vue précédente. Vous pouvez restaurer jusqu'à 10 vues antérieures
Tout
Effectue un zoom pour afficher tous les objets visibles et aides de repérage visuel.
Permet de régler le facteur d'agrandissement de la zone de dessin sur la zone la plus grande en fonction de l'étendue de tous les objets visibles dans le dessin ou aides de repérage visuel, telles que les limites de la grille (commande LIMITES).
DOUBLE CLIQUE SUR LA ROULETTE DE LA SOURIS
Types de zoom AutoCAD (les plus utilisés)
ZOOM
A QUOI ÇA SERT ?
Augmente ou réduit l'agrandissement de la vue dans la fenêtre courante
Fonctionnement.
1- De manière très simple, vous pouvez :
- Rouler la roulette de la souris vers l'avant pour faire un zoom plus grand de votre dessin
- Rouler la roulette de la souris vers l'arrière pour faire un zoom plus petit de votre dessin
PAN
A QUOI ÇA SERT ?
Déplace la vue sans modifier sa direction ou son zoom.
Fonctionnement.
Appuyer sur la molette de défilement ou le bouton du milieu de la souris et faire glisser le curseur pour effectuer un panoramique.
NAVIGATION DANS UN PROJET
Module 4 325-287
Fonctions de base d'un logiciel de dessin
